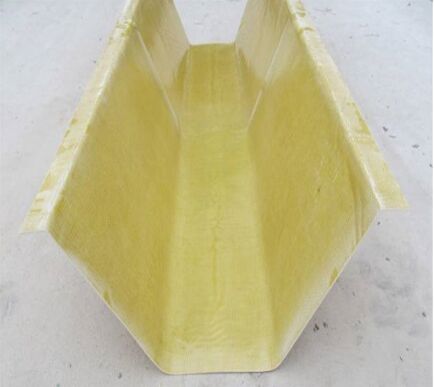

除了玻璃纖維和樹脂的兩個主要組成部分外，界面對于影響玻璃鋼沙漠引水槽的質(zhì)量也很重要。這三個要素密切相關(guān)，不可分割。我們稱之為三個主要因素，這些因素在長期實踐中得到了總結(jié)。

  玻璃鋼水槽合成樹脂決定了玻璃鋼水槽的質(zhì)量。松散的玻璃纖維與整體結(jié)合，主要作為傳遞應(yīng)力。因此，樹脂在FRP水箱的強度中起重要作用，其次是壓縮，彎曲和扭轉(zhuǎn)。 ，剪切強度。樹脂含量也對FRP水箱的性能有影響。通常，樹脂含量為20％至35％，這與成型方法和材料種類有關(guān)。例如，卷繞和壓縮成型具有低樹脂含量，而手糊和樹脂含量略高。強度層的樹脂含量略低，通常在25％至40％之間;耐腐蝕和防滲層的樹脂含量較高，一般50％以上由玻璃布制成，樹脂含量低于玻璃氈的樹脂含量。當(dāng)使用玻璃纖維表面氈作為材料時，它可以達(dá)到樹脂含量的85％以上。

  此外，樹脂是決定玻璃鋼水槽質(zhì)量的基質(zhì)材料，它對彈性模量，耐熱性，電絕緣性，耐電磁波性，耐化學(xué)腐蝕性，耐候性和耐老化性有影響。玻璃纖維增強塑料。例如，F(xiàn)RP的耐化學(xué)液體蝕刻性和耐水性主要取決于樹脂基質(zhì)的性質(zhì)。通常不飽和聚酯樹脂197＃更耐化學(xué)腐蝕，而1289＃更耐水。不同類型和不同等級的樹脂具有不同的性質(zhì)。

  其次，玻璃纖維是決定玻璃鋼水槽質(zhì)量的主要支承部件。它可以使FRP的強度和彈性模量，并可以減少收縮變形，熱變形溫度和低溫沖擊強度。例如，加入50％玻璃布后，加入306＃聚酯樹脂澆鑄體。拉伸強度可以提到50MPa至200MPa，拉伸模量可以提及3.9GPa至14GPa。

  三，界面所謂界面是兩相材料之間的界面。 FRP罐的質(zhì)量與所用材料和合成樹脂有關(guān)。它還與纖維和樹脂之間界面的質(zhì)量和耐久性有關(guān)。

  公眾周眾所周知，玻璃纖維是一種圓柱形玻璃，表面也像玻璃一樣光滑，表面被薄水膜吸附，這當(dāng)然會影響玻璃纖維和樹脂的粘合性能。 其次，在玻璃纖維的拉伸和編織過程中，為了達(dá)到捆扎，潤滑，靜電消除等目的，經(jīng)常使用一層上漿劑。 大多數(shù)上漿劑是石蠟狀物質(zhì)，其保留在玻璃纖維的表面上，合成樹脂與玻璃纖維分離以防止兩者粘合。 可見界面對FRP的性能有很大影響。

使用久了的玻璃鋼水槽如何清洗作者：河北聚石環(huán)保設(shè)備有限公司 人氣：85 發(fā)表時間：2018-07-27 15:32:16

  使用玻璃鋼水槽幾年后，罐內(nèi)會有大量的污泥和水垢，因此我們需要定期清洗，清洗和消毒。 玻璃鋼水槽應(yīng)定期清洗很長時間，清洗水箱時應(yīng)注意。確保我們的玻璃鋼水槽提供安全衛(wèi)生的水箱，以防止消防水管堵塞。

  1.在清潔水箱的過程中，清潔和消毒人員必須戴上防護(hù)眼鏡和口罩。如果他們感到水箱內(nèi)有身體不適，可能會出現(xiàn)頭暈，眼睛酸痛，惡心和緊繃感。來到游泳池時，用水沖洗眼睛。呼吸新鮮空氣可以減輕它。

  2.除了碎片和清澈的水池外，首先用鐵鍬鏟出水池中的泥漿和各種沉積物，然后用水箱頂部的掃帚或尼龍刷 - 周圍的墻壁 - 水箱的底部，反復(fù)擦洗。在清潔結(jié)束時，用高壓水槍沖洗整個過程以排出污水。
